研发、生产陶瓷研磨球,一站式解决方案!
耐磨损 抗冲击,指导用户选型!
我们提供满意的售后保障!
萍乡金瑞新材料
  • 1
  • 2
公告:
  • 欢迎光临!
联系我们Contact us

司:萍乡金瑞新材料有有限公司

址:江西省萍乡市湘东区下埠陶瓷工业园区

联系人:卢经理

话:0799-3495302

机:19907090556

箱:1028570031@qq.com

请扫码加微信,业务、售后无忧​

加热炉蜂窝陶瓷蓄热体延缓使用时间改进

来源:|作者:金瑞 |发布时间:2021-04-03 |次浏览
蜂窝陶瓷蓄热体的主要破损形式有格孔积灰堵塞、格孔熔融变形、通孔开裂破碎等,针对不同的破损形式分析了蓄热体破损原因,并总结了相关改进措失。这些改进措失单独或几项综合

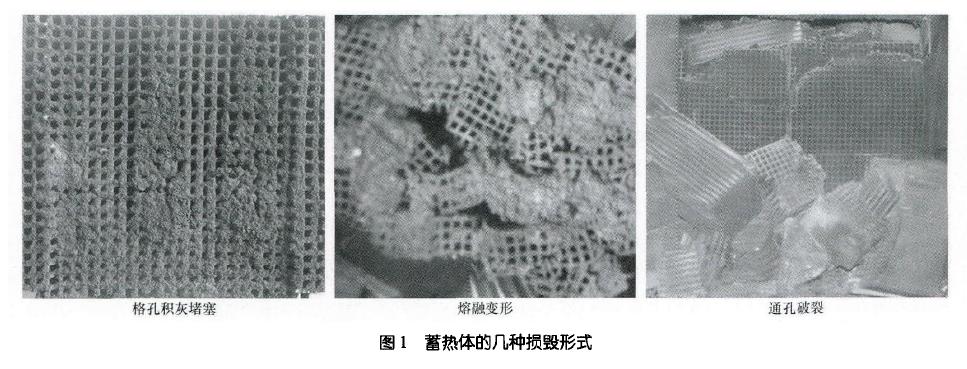

蜂窝陶瓷蓄热体破损形式主要有格孔积灰堵塞、熔融变形与通孔破裂等
蜂窝陶瓷蓄热体破损形式
延缓蜂窝蓄热体破损,延长蓄热体使用寿命的改进措施.
(1)合理控制空燃比,保证合适的炉内气氛和温度,尽量减少氧化铁皮的生成量,减缓高温段蓄热体与铁氧化物反应的低熔点物质生成,从而延缓蓄热体积灰堵塞;严格控制炉压和排腦度,维持炉内微正压,避免炉压的麵波动,防止某个烧嘴内的蓄热体工作温度过高超过财温度而溶融软化变形。

(2)加强煤气质量控制,减少煤气中粉尘和水含量;在煤气蓄热室内加抖动式滤灰网。在蓄热室内最外部气体缓冲空间处加抖动式滤灰网装置,可将进入蓄热室内的煤气先通过滤灰网滤灰,再进入蓄热体,从而减少蓄热体格孔积灰堵塞。

(3)用耐火泥封堵蜂窝蓄热体上部闪缝。对于蓄热箱与蓄热体上部闪缝,一般的处理办法是用耐火纤维或石棉封堵,但在长时间高温使用条件下纤维或石棉易粉化、吹落。采用混有高温耐火纤维的耐火泥浆封堵,可使用较长时间,从而避免蓄热箱内换热气体偏流或短路。

(4)加热炉分段、蓄热箱内分层使用材质、规格不同的蜂窝蓄热体或开发高性能蜂窝蓄热体。如:预热段、加热段采用堇青石、莫来石质蓄热体,均热段采用刚玉-莫来石质蓄热体;蓄热箱内高温段采用大格孔、大壁厚蓄热体,其它部位采用普通结构蓄热体等,从而延缓高温段蓄热体熔融积灰或变形堵塞与开裂破损。

(5)定期更换蜂窝体。由于高炉煤气本身的特性,蓄热体的堵塞和蓄热能力的下降几乎是必然的,应根据蓄热体受堵后对生产的影响程度(生产下降、能耗上升)定期更换蓄热体。

归纳蜂窝陶瓷蓄热体的主要破损形式有格孔积灰堵塞、格孔熔融变形、通孔开裂破碎等,针对不同的破损形式分析了蓄热体破损原因,并总结了相关改进措失。这些改进措失单独或几项综合实施可有效改善蓄热体破损状况,从而延长蓄热体使用寿命,降低加热炉运行成本。
